              采用可编辑逻辑器件实现VGA显示系统的设计

              2020年08月20日 16:06 ? 次阅读

                来源:微计算机信息,作者:王恒心,熊庆国,王鑫,陈礼敏

              VGA(视频图形阵列Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。

              目前 VGA技术的应用还主要基于 VGA显示卡的,而在一些既要求显示彩色高分辨率图像又不使用计算机的设备上,VGA技术的应用却很少。本文对基于 FPGA/CPLD的嵌入式 VGA显示的实现方法进行了研究。

              基于 FPGA/CPLD的嵌入式 VGA显示系统,可以在不使用 VGA显示卡的情况下实现 VGA图像的显示和控制。该系统具有成本低、结构简单、应用灵活的优点。

              1 基于 FPGA/CPLD的嵌入式VGA显示系统简介

              通用 VGA显示卡系统主要由控制电路、显示缓存区和视频 BIOS程序三个部分组成。其控制电路主要完成时序发生、显示缓冲区数据操作等功能;显示缓冲区提供显示数据缓存空间;视频BIOS作为控制程序固化在显示卡的 ROM中。在基于FPGA/CPLD的嵌入式VGA显示系统的设计中,可以使用很少的资源,就产生 VGA各种控制信号,达到显示彩色高分辨率图像的要求,而不需用 VGA显示卡和计算机设备。图 1是基于 FPGA/CPLD的嵌入式 VGA显示系统的结构框图,图中FPGA采用的是Altera公司Cyclone II系列的EP2C35F672C这款 FPGA.Cyclone II器件采用 90nm、低 K值电介质工艺,通过使硅片面积最小化,可以在单芯片上支持复杂的数字系统。EP2C35F672C该芯片提供了 33216个逻辑单元 ,包括了嵌入式 18*18位乘法器、专用外部存储器接口电路、 4KB嵌入式存储器件、4个锁相环和高速差分 I/O等功能。该芯片的工作频率和引脚 IO等资源都能很好的满足本系统的要求.FPGA的工作时钟为 54MHz。

              VGA接口芯片采用了 ADV7125,该芯片是美国 ADI公司生产的高速视频数模转换芯片,其像素扫描时钟频率有 50MHz、140 MHz、270 MHz、330MHz四个等级。ADV7125在单芯片上整合了三组 8位高速 D/A转换器,可以分别处理红、绿、蓝视频数据,特别适用于高分辨率模拟接口的显示终端和要求高速 D/A转换的应用系统。 ADV7125的输入及控制信号非常简单:3组 8位的数字视频数据输入端,分别对应 RGB视频数据,数据输入端采用标准 TTL电平接口;4条视频控制信号线包括复合同步信号 SYNC、消隐信号 BLANK、白电平参考信号 REF WHITE和像素时钟信号 CLOCK;外接一个 1.23 V数模转换参考电压源和 1个输出满度调节。只有 4条输出信号线:模拟 RGB信号采用高阻电流源输出方式,可以直接驱动 75?同轴传输线。

              2、??榛钟肽?楣δ芏ㄒ?/p>

              FPGA中包含了四个工作??椋?VGA时序发生器???、VGA图像显示调色板???、数据存储器和数据读写控制器。由于 ADV7125内部没有颜色的转换器 ,所以当数据存储器中的数据为 YUV信号时,就要把 YUV信号转换成 RGB信号,这一功能就是由 VGA图像显示调色板??橥瓿傻?,当显示数据为 RGB信号时,数据可以直接传输到 ADV7125,不需调色板进行颜色转换。数据存储器和数据读写控制器解决了显示数据的来源和数据的存储。用 FPGA对图像进行存储和整理,并产生驱动电路需要的各种控制波形由视频控制器对颜色缓冲器进行扫描,其中视频控制器可以读取像素颜色,用这些颜色来控制输出设备的亮度。

              VGA时序发生器??椴允酒魉璧氖毙?,这是完成设计的关键,时序稍有偏差,显示必然不正常,甚至会损坏彩色显示器。

              3、 VGA时序分析

              显示器采用光栅扫描方式,即轰击荧光屏的电子束在 CRT(阴极射线管)屏幕上从左到右(受水平同步信号 HSYNC控制)、从上到下(受垂直同步信号 VSYNC控制)做有规律的移动。光栅扫描又分逐行扫描和隔行扫描。隔行扫描指电子束在扫描时每隔一行扫一线,完成一屏后再返回来扫描剩下的线,与电视机的原理一样。隔行扫描的显示器扫描闪烁的比较厉害,会让使用者的眼睛疲劳。目前微机所用显示器几乎都是逐行扫描。逐行扫描是指扫描从屏幕左上角一点开始,从左向右逐点进行扫描,每扫描完一行,电子束回到屏幕的左边下一行的起始位置,在这期间,CRT对电子束进行消隐,每行结束时,用行同步信号进行行同步;当扫描完所有行,形成一帧时,用场同步信号进行场同步,并使扫描回到屏幕的左上方,同时进行行场消隐,开始下一帧的扫描。

              完成一行扫描所需时间称为水平扫描时间,其倒数称为行频率;完成一?。ㄕ粒┥杷璧氖奔涑莆怪鄙枋奔?,其倒数为垂直扫描频率,又称刷新频率,即刷新一屏的频率。常见的有 60Hz、75Hz等。

              VGA显示器要正确显示图像关键还是如何实现 VGA时序。视频电子标准协会( VESA, Video Electronics Standards Association)对显示器时序进行了规范。 VGA的标准参考显示时序如图 2、图 3所示。行时序和场时序都需要产生同步脉冲(Sync a)、显示后沿 (Back porch b)、显示时序段(Display interval c)和显示前沿 (Front porch d)四个部分。 VGA工业标准显示模式要求:行同步、场同步都为负极性,即同步头脉冲要求是负脉冲。

              VGA的行时序如图 2所示:每一行都有一个负极性行同步脉冲( Sync a),是数据行的结束标志,同时也是下一行的开始标志。在同步脉冲之后为显示后沿 (Back porch b),在显示时序段(Display interval c)显示器为亮的过程,RGB数据驱动一行上的每一个象素点,从而显示一行。在一行的最后为显示后沿(Back porch b)。在显示时序段( Display interval c)之外没有图像投射到屏幕时插入消隐信号。同步脉冲(Sync a)、显示后沿(Back porch b)和显示前沿(Front porch d)都是在行消隐间隔内( Horizontal Blanking Interval),当行消隐有效时, RGB 信号无效,屏幕不显示数据。

              VGA的场时序与 VGA的行时序基本一样,如图 3所示,每一帧的负极性帧同步脉冲(Sync a)是一帧的结束标志,同时也是下一帧的开始标志。而显示数据是一帧的所有行数据。

              几种常用的时序参数如表 1和表2 所示,首先,根据显示器的性能选择一种合适的VGA模式,然后由象素时钟频率和图像分辨率计算出行总周期数,再把表 1和表 2中给出的 a、 b、c、d各时序段的时间按照象素计数脉冲源频率折算成时钟周期数。在 FPGA/CPLD中用计数器和触发器,以计算出的各时序段时钟周期数为基准,产生不同宽度和周期的脉冲信号,再利用它们的逻辑组合构成图 2和图 3中的 a、b、c、d各时序段以及 ADV7125的空白信号 BLANK和同步信号 SYNC。

              一个示例就是 60Hz时 1280×1024分辨率显示的 VESA标准,在 60Hz时,屏幕每

              16.67毫秒更新一次。这个标准制定了帧大小,用它来定义分辨率和回扫次数之间的关系。对于分辨率大小为 1280×1024来说,帧的大小为 1688×1066,这个大小与像素时钟(Pixel Clock)有关,所谓像素时钟就是对像素的刷新频率。像素时钟为 1688×1066×60Hz 或者 108 兆 Hz(MHz)时,每个像素的刷新频率也就是大约 9.26纳秒,那么行频就为 60×1066=63960 行/秒,也就是用显示器的帧率乘以扫描线数量??梢杂弥〈笮〉玫阶菹蚧厣ù问?,为了得到纵向同步长度(Sync Length),可以从纵向帧大小减去纵向分辨率,也就是 1066-1024=42。这样,纵向回扫花费的时间和在屏幕上绘出 42 条线的时间相同,对于纵向回扫来说需要的时间为 42×1688×9.26 纳秒(656 微秒)。

              在显示时序段( Display interval c),数据读写控制器从数据缓存区读取像素颜色,用这些颜色来控制输出设备(显示器)的亮度。一帧图像就准确的显示到 VGA显示器上。

              4、 VGA显示器在雷达图像显示中的应用

              最初,雷达显示器到重要作用,在于使雷达接收机到数据以一种可视的形式表现出来。操作员可以轻易而精确地检测目标的出现,提取目标的位置信息。随着数字信号处理和数字数据处理的进步,越来越多的检测和信息提取过用电子方法自动完成,因此操作员的任务越来越少。现在雷达显示器更像电视监视器或计算机显示器,可以显示完整的连续场景。

              雷达获取的信息是径向圆扫描方式属极坐标方式,所以早期船用雷达显示器是一种平面位置显示器,用极坐标表示,采用径向圆扫描方式,在这种扫描方式中,荧光屏上扫描线线径向扫描的数率取决于量程的大小。扫描线选转的速度取决于天线的转速。物标回波的亮度取决于回波视频的信号的幅度。物标回波及各种符号视频在屏上只能是天线每转一圈才能亮一下,在整个平面上亮度不均,且量程小,回波亮度越低,容易丢失小目标。精确保存物标距离信息非常勉强。目标分辨力差,在屏上画其他符号十分麻烦、困难,且符号量有限。

              随着VGA显示器广泛应用,VGA显示器也开始应用在雷达显示上,但VGA显示起的扫描方式是从左到右到扫描和从上到下的帧扫,属于直角坐标的方式,而雷达获取的信息是径向圆扫描方式属极坐标方式,所以要实现雷达数据的 VGA显示首先要将雷达的极坐标信息转换成直角坐标信息存入存储器,再以直角扫描的方式从存储器中读出并显示出来。

              VGA显示器可以将来自其他传感器得信息 ,例如其他雷达 :空中交通管制雷达应答系统 (ATCRBS) 、军用敌我识别 (IFF) 、低亮度 TV、前视红外FLIR),避免碰撞系统或来自民用或军用数据链的信息 ,都能组合到显示器上 。除已处理雷达视频和原始视频外 ,雷达观测的区域地图及文字数字信息和图形也能添加到 VGA显示器上。。

              5、总结

              VGA显示器在雷达应用中的优点与平面位置显示器相比,VGA显示器的在雷达图像显示上有了更大优势:

              1)克服了平面位置显示器整个平面上亮度不均的缺点。实现了高亮度显示

              2)避免显示器的图像的闪烁现象,

              3)便于彩色显示

              4)便于采用计算机显示终端技术

              5)降低了成本,提高了可靠性

              本文作者的创新点:在本设计中采用了 1280*1024的高分辨率显示 ,克服了早期低分辨率 VGA显示器雷达图像分裂和定位精度低的缺点 。

              责任编辑:gt

              下载发烧友APP

              打造属于您的人脉电子圈

              关注电子发烧友微信

              有趣有料的资讯及技术干货

              关注发烧友课堂

              锁定最新课程活动及技术直播

              电子发烧友观察

              一线报道 · 深度观察 · 最新资讯
              收藏 人收藏
              分享:

              评论

              相关推荐

              写好状态机--从2019年全国FPGA竞赛谈Verilog编码技巧

              理解Verilog编码技巧掌握FPGA中状态机的写法掌握非重叠序列检测代器Verilog代码编写
              发烧友学院发表于 2020-04-21 00:00? 21564次阅读
              写好状态机--从2019年全国FPGA竞赛谈Verilog编码技巧

              采用复杂可编程逻辑器件实现接触式图像传感器采集系...

              接触式图像传感器(Contact image sensor,简称 CIS)是由一排与扫描原稿宽度相同....
              发表于 2020-08-20 16:17? 0次阅读
              采用复杂可编程逻辑器件实现接触式图像传感器采集系...

              莱迪思CrossLink-NX FPGA解决了嵌...

              CVCAM公司CEO袁潮表示:“如今的视觉应用市场需要更高的性能和可靠性,同时希望最大程度降低功耗,....
              发表于 2020-08-20 13:46? 51次阅读
              莱迪思CrossLink-NX FPGA解决了嵌...

              跨时钟域为什么要双寄存器同步

                       随着设计规模的不断攀升,各种接口外设琳琅满目,时钟“满天飞”就不可避免...
              发表于 2020-08-20 11:32? 0次阅读
              跨时钟域为什么要双寄存器同步

              紫光国微针对工业互联网领域,实现了5G终端用小型...

              在特种集成电路业务方面,产品应用场景不断扩大,产值利润同步增长,多款微处理器产品进入了重要的嵌入式特....
              发表于 2020-08-20 10:07? 88次阅读
              紫光国微针对工业互联网领域,实现了5G终端用小型...

              基于单片机与FPGA器件EP2C35实现微加速度...

              加速度计是一种应用十分广泛的惯性传感器,它可以用来测量运动系统的加速度。目前的加速度计大多采用微机电....
              发表于 2020-08-20 09:37? 255次阅读
              基于单片机与FPGA器件EP2C35实现微加速度...

              【每周FPGA案例】至简设计系列_基于FPGA的测距系统

              至简设计系列_基于FPGA的测距系统 --作者:喝喝 本文为明德扬原创及录用文章,转载请注明出处! 1.1 总体设计...
              发表于 2020-08-19 21:50? 0次阅读
              【每周FPGA案例】至简设计系列_基于FPGA的测距系统

              基于可编程逻辑器件的PS/2键盘接口的实现方法

              本文在分析 PS/2协议和 PS/2键盘工作原理与特点的基础上,给出了在 ALTERA FLEX10....
              发表于 2020-08-19 16:46? 62次阅读
              基于可编程逻辑器件的PS/2键盘接口的实现方法

              基于FPGA器件XC2S50芯片实现串口接收数据...

              随着FPGA的飞速发展与其在现代电子设计中的广泛应用,越来越多的实验和设计中会运用FPGA与RS23....
              发表于 2020-08-19 16:39? 77次阅读
              基于FPGA器件XC2S50芯片实现串口接收数据...

              基于Cyclone系列FPGA和片外存储介质的高...

              信息时代的日新月异,催促着各种各样的数据信息快马加鞭,人们在要求信息传输得越来越快的同时,还要求信息....
              发表于 2020-08-19 16:32? 86次阅读
              基于Cyclone系列FPGA和片外存储介质的高...

              基于SRAM结构的FPGA器件实现快速高效的PP...

              在当今变化的市场环境中,产品是否便于现场升级、便于灵活使用,已成为产品进入市场的关键因素。而基于 S....
              发表于 2020-08-19 16:26? 127次阅读
              基于SRAM结构的FPGA器件实现快速高效的PP...

              美国通过FPGA设计能够满足航空航天和军用市场的...

              许多的这些功能可以在Altera公司的Arria?实施10 FPGA中,只有可编程逻辑器件,在业界包....
              发表于 2020-08-19 16:20? 194次阅读
              美国通过FPGA设计能够满足航空航天和军用市场的...

              采用StratixII系列FPGA器件实现运动视...

              该??橹饕涸鹗悠低枷竦牟杉?,摄像头参数的设置和云台步进电机的控制。其中,通过 I2C总线可以设定摄....
              发表于 2020-08-19 16:11? 76次阅读
              采用StratixII系列FPGA器件实现运动视...

              FPGA支持智能的IoT网关和分析加速功能?

              Altera公司今天宣布,公司加入工业互联网联盟(Industrial Internet Conso....
              发表于 2020-08-19 11:27? 50次阅读
              FPGA支持智能的IoT网关和分析加速功能?

              Agilent 16850系列提供1.4 GHz...

              许多嵌入式系统设计人员在设计中使用了DDR2和DDR3存储器。16850系列逻辑分析仪可提供更低成本....
              发表于 2020-08-19 09:42? 108次阅读
              Agilent 16850系列提供1.4 GHz...

              通过FPGA实现温控电路接口及其与DSP通信接口的设计

              1 引言 采用光纤陀螺的捷联惯性导航系统是一种极具发展潜力的导航系统,对于其核心部件的光纤陀螺,尤其是中高精度光...
              发表于 2020-08-19 09:29? 275次阅读
              通过FPGA实现温控电路接口及其与DSP通信接口的设计

              为什么FPGA外接FLASH的CLK管脚放置上拉和下拉电阻各一个?

              这块上拉电阻和下拉电阻的作用是什么? ...
              发表于 2020-08-19 08:24? 52次阅读
              为什么FPGA外接FLASH的CLK管脚放置上拉和下拉电阻各一个?

              基于FPGA逻辑器件实现便携式激光测距机电路检测...

              针对部队各类激光测距机的维修保障,我所研制出了一套便携式激光测距机电路检测仪,能实现对 85手持式、....
              发表于 2020-08-18 16:51? 85次阅读
              基于FPGA逻辑器件实现便携式激光测距机电路检测...

              基于可编程逻辑器件实现SPI4.2接口的功能设计

              SPI-4.2(System Packet Interface)是 OIF(Optical Inte....
              发表于 2020-08-18 16:51? 41次阅读
              基于可编程逻辑器件实现SPI4.2接口的功能设计

              利用FPGA异步复位端口实现同步复位功能,释放本...

              FPGA开发中,一种最常用的复位技术就是“异步复位同步释放”,这个技术比较难以理解,很多资料对其说得....
              发表于 2020-08-18 13:56? 23次阅读
              利用FPGA异步复位端口实现同步复位功能,释放本...

              基于单片机STC12C5410AD和FPGA???..

              而早期电桥测试仪表操作复杂,测试时要求双方配合,并需知道准确的线缆长度等技术数据;测量精度受环境温度....
              发表于 2020-08-18 13:48? 93次阅读
              基于单片机STC12C5410AD和FPGA???..

              FPGA烧写的方式和具体过程分析

              但是这次项目是个小型手持测量设备,JTAG接口只有在设备拆散状态下通过扩展板才能使用。组装好后FPG....
              发表于 2020-08-18 12:17? 54次阅读
              FPGA烧写的方式和具体过程分析

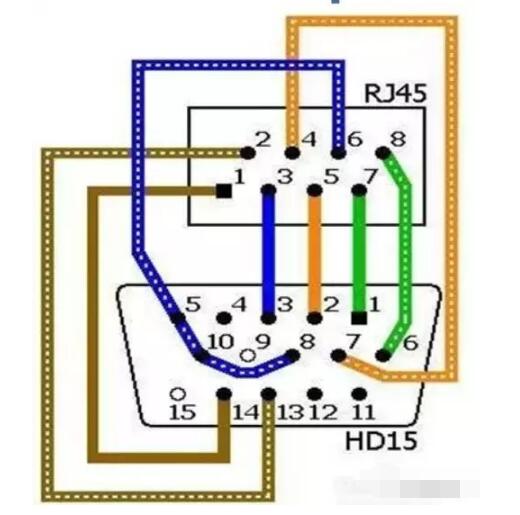

              用网线做VGA的步骤
